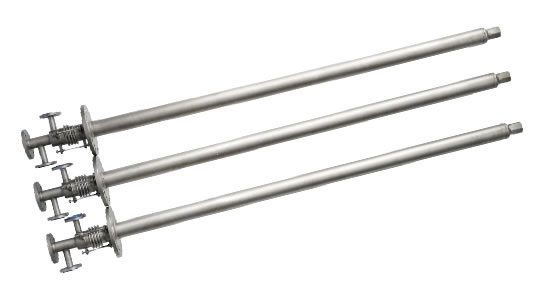

第三代高效磺槍

前言

磺槍作為硫磺制酸裝置中的核心組件，其運行效能與品質直接關系到整個裝置的安全性、環保性能及經濟效益。據統計，硫磺制酸裝置在運行期間，因磺槍問題導致的非計劃性停產占比竟高達30%以上，這一故障率顯著超過了機泵故障、靜設備泄漏及電儀故障等其他因素。更為嚴重的是，磺槍故障往往還會連鎖引發一系列重大故障，如省煤器腐蝕、升華硫導致系統堵塞、焚硫爐腐蝕進而引發煙氣泄漏等，這些后果不僅給企業帶來了沉重的經濟損失，還可能導致長時間的停產。

鑒于磺槍在硫磺制酸裝置中的關鍵作用，禮正來科技在磺槍研發上傾注了大量心血，深入剖析磺槍的運行工況特性，并針對當前普遍存在的磺槍彎曲、堵塞、泄漏等嚴重影響裝置安全運行的問題，進行了專項攻關。其自主研發的LGS3高效磺槍，作為禮正來科技的第三代高性能產品，集三項核心技術于一身：槍身均溫技術、直通流通增速技術，以及高徑承壓對焊技術。這些技術的應用，有效攻克了磺槍在運行中常見的彎曲、堵塞、泄漏等難題，確保了裝置在長時間的運行周期內，能夠避免因磺槍故障而導致的停產，從而為企業穩定生產、減少經濟損失提供了堅實保障。

1.特有技術

高效霧化技術

高效磺槍噴咀，創新運用直通流道增速霧化技術，其霧炬呈現旋轉實心錐形態，這一設計實現了硫霧的分層燃燒，有效規避了空心錐霧炬常見的表面爆燃問題，進而防止了前端缺氧導致的升華硫生成、燃燒后移以及焚硫爐超溫等一系列不良后果。

霧炬旋轉實心錐噴咀技術，是基于對液硫特性的深入理解與焚硫爐結構的精確匹配，同時借鑒了火箭發動機拉瓦爾噴管技術的精髓，自主研發出的一種獨特技術。該技術通過兩級增速與固定強制霧化的結合，利用離心力和超音速效應，強制霧化液硫，確保高達75%的霧化顆粒直徑小于或等于20µm。

此技術亮點在于，即便在0.30MPa的較低壓力下，高效磺槍也能實現卓越的霧化效果。這種低壓力下的高效霧化能力，賦予了高效磺槍更為寬泛的工作流量調節范圍（可達1:2）以及工作壓力調節范圍（可達1:4）。這一特性使得高效磺槍能夠靈活應對裝置開車初期的低負荷需求，有效預防裝置啟動過程中尾排超標和煙熏事故的發生，從而確保了裝置的安全環保運行。

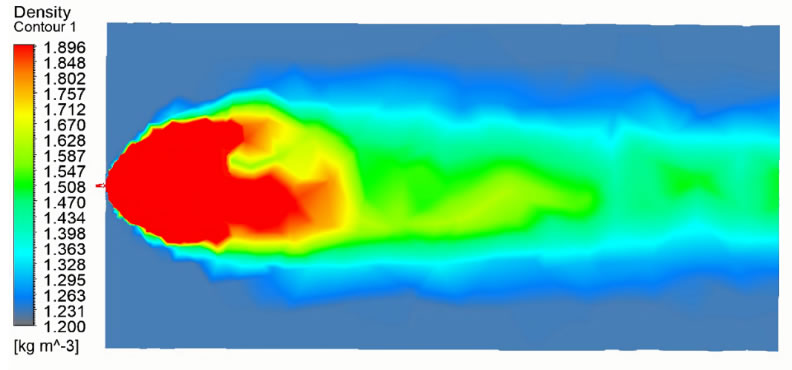

霧化流體仿真圖

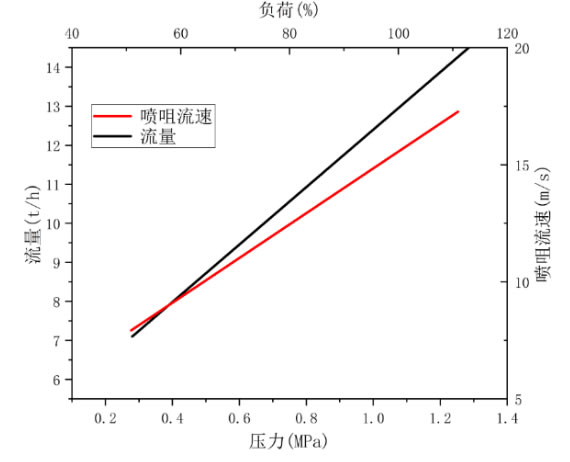

流量壓力關系圖

槍身均溫技術

磺槍安裝于焚硫爐內部，其槍身在高溫炙烤下，所用金屬材料會發生熱膨脹現象。該槍身采用310S材質，其膨脹系數約為16.6*10^-6（1/℃），具體計算公式為h1=h0(1+α*ΔT)。鑒于槍身長度大致在2至3米之間，焚硫爐運行時，槍身外部環境溫度約為400℃，而停機后則升至約900℃。

通過公式計算，停機后槍身的膨脹量約為10至15毫米。若槍身內部保溫蒸汽分布不均，將導致槍身上下兩側溫度差異顯著，進而引發膨脹量不一致，最終使槍身呈現向上彎曲的狀態。

為解決這一問題，我們自主研發了槍身均溫技術。該技術能在焚硫爐運行或停機狀態下，確保槍身360°范圍內溫度均勻，從而實現膨脹量的一致性，有效避免了槍身彎曲現象的發生。

大流道直通技術

磺槍作為裝置中的核心設備，其運行周期需與整個裝置的計劃運行周期相匹配。鑒于液硫管線及儲存罐區常采用碳鋼材料，這些材料在使用過程中易發生腐蝕，產生硫化鐵并落入液硫中。當這些含有硫化鐵的液硫被輸送到磺槍時，可能導致磺槍在運行過程中發生堵塞，進而引發裝置停車或減產。

為有效應對這一問題，高效磺槍采用了大流道直通技術（流通面積達376mm），并特別配備了防堵錐。這一設計使得磺槍能夠輕松通過硫化鐵，避免堵塞現象的發生，從而確保磺槍在其運行周期內能夠穩定使用。

此外，高效磺槍的噴咀流道還創新性地采用了黃金Au復合材料。這種材料在高溫環境下具有優異的性能，能夠有效隔絕鐵與硫之間的反應，防止硫化鐵的形成和腐蝕現象的發生。這一創新設計使得噴咀更加經久耐用，進一步提升了磺槍的整體性能和穩定性。

高徑承壓焊接技術

裝置頻繁因磺槍蒸汽或液硫泄漏而停機，這主要歸因于磺槍采用三層夾套管焊接結構。鑒于磺槍操作于高溫環境，各層夾套管直徑的差異導致受熱膨脹后應力集中于焊接薄弱點。若焊接處存在夾渣、氣孔、氫裂紋等微小缺陷，這些應力集中將引發焊接失效，進而造成蒸汽或液硫泄漏。因此，精湛的焊接技術成為解決磺槍泄漏問題的關鍵技術途徑。

為了提升磺槍性能，高效磺槍在焚硫爐內的焊縫采用了高徑承壓焊接技術，并全程使用純度高達99.999%的氬氣進行保護，實現了單面焊雙面成形的精湛工藝。配合焊縫的100%無損探傷檢測，這種高質量的焊接技術有效預防了焊接及設計缺陷，確保了高效磺槍的持久耐用性。

霧化測試機

磺槍的使用效果直接關聯到硫磺制酸裝置能否實現安全且長期穩定的運行，因此，對新制造的磺槍進行嚴格的霧化性能測試顯得尤為關鍵。鑒于磺槍的霧化性能是依據焚硫爐的特定屬性而精心設計的，故而在磺槍制造完畢之際，我們必須對其壓力與流量、壓力與霧錐角度、壓力與霧炬長度以及壓力與霧炬直徑之間的關系進行詳盡的測量。

鑒于磺槍霧化測試涉及眾多參數，為確保測試數據的準確無誤，我們采用了先進的霧化測試機，該機配備了多級變頻泵，能夠提供0~2.0MPa的工作壓力范圍和0~20t/h的工作流量。在測量儀表方面，我們選用了西門子品牌的高質量流量計和壓力變送器，并輔以精確的錐度尺，以確保能夠全面而準確地測量磺槍所需的各項參數。

此外，我們還致力于為用戶提供定制化的研發測試服務，以滿足硫磺制酸、廢酸裂解、硫化氫制酸、升華硫等多種領域的磺槍測試需求。我們承諾，將憑借專業的技術和優質的服務，助力客戶實現更高效、更安全的生產運營。

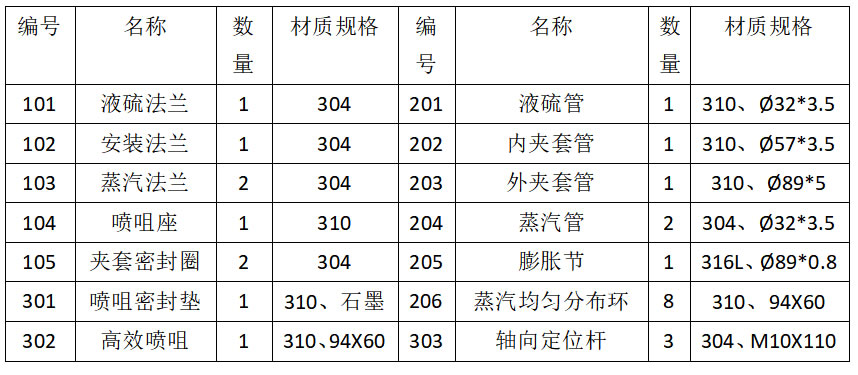

2.高效磺槍結構圖

3.產品性能

名    稱：高效磺槍

流量范圍：1~5t/h ；5~10t/h；7.5~15t/h

壓力范圍：0.4~1.5MPa

霧化直徑：1.6~2.2m

霧化角度：60~90°

霧化密度：0.365 S.kg/m³

霧化長度：2.8~3.56m

最高使用溫度：1100℃

4.產品優勢

1. 大型硫磺制酸裝置顯著降低了磺槍的安裝數量，進而減少了液硫管線及附屬儀表的投資成本，同時優化了焚硫爐平臺的空間利用，并大幅減輕了裝置在啟動與停車過程中磺槍的安裝工作量。

2. 其高效的霧化性能不僅提升了焚硫爐的使用容積率，還確保了焚硫爐底部無液硫燃燒現象，有效保護了焚硫爐免受升華硫的腐蝕，并防止了系統內升華硫的產生。

3. 該裝置擁有超寬的霧化調節范圍，能夠靈活適應大、中、小型各類裝置的需求，確保穩定的霧化燃燒效果。

4. 高效磺槍通過采用先進的分層燃燒技術，成功避免了焚硫爐爐膛溫度超過1150℃的潛在風險，從而有效保障了裝置的安全運行。

5. 高效磺槍還具備在線更換的便捷功能，為用戶實現裝置的長期連續運行提供了有力支持。
