工作原理

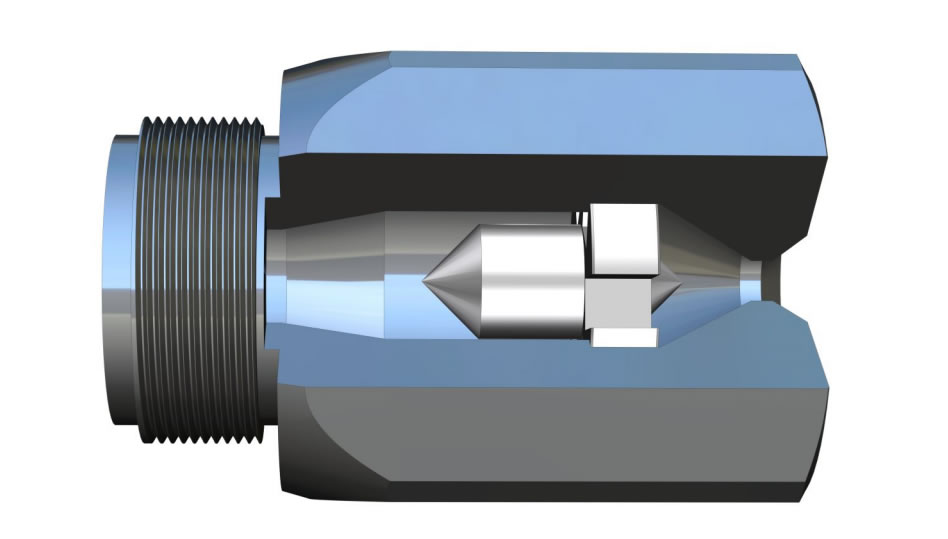

采用兩級拉瓦爾噴管技術的高效噴嘴能夠顯著提升液硫的離心力。拉瓦爾噴管的前端設計為逐漸收縮至一個狹窄的喉部隨后在喉部之后又逐漸擴張。液硫在通過第一級拉瓦爾噴管加速后，會進入第二級噴管，在那里它再次被加速，并在穿過第二級狹窄的喉部后從噴嘴噴出。這種結構設計使得液硫在噴嘴截面積變化的作用下，將靜壓能有效地轉換為動壓能，從而賦予液硫高速噴射并霧化的動力。

液硫經噴咀流道加速，進入霧化區后在剪切力與壓差作用下迅速破碎成微細顆粒，形成均勻錐形霧炬。霧化過程中，流體通過精密設計的旋流腔產生高速旋轉，增強離心霧化效果，進一步細化霧化顆粒，提升燃燒反應表面積。同時，旋流腔與噴口幾何匹配經多相流模擬優化，確保霧化粒徑分布集中且穩定。高溫環境下，材料微結構仍保持致密均勻，抑制硫蒸氣滲透與熱疲勞裂紋擴展。

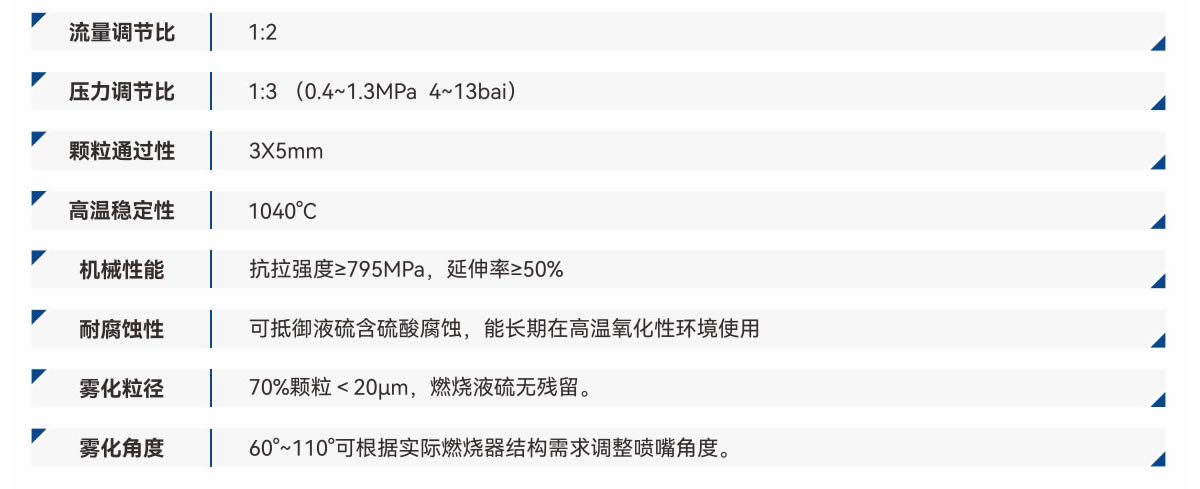

產品特性

產品優勢

噴咀內件采用Hastelloy alloy和Stellite合金有效抵抗液硫雜質磨損與高溫稀硫酸腐蝕。可在1100℃連續工況下，流線型流道設計減少滯留區，避免局部過熱結焦。

旋轉多層實心霧炬進一步優化燃燒場分布，有效控制液硫劇烈燃燒，多層流協同燃燒，實現低氮燃燒，顯著降低Nx生成。降低Nx排放污染物。

噴咀出口高負壓區無液硫滴落確保燃充分霧化與氣化，避免未燃盡液滴沖刷爐壁，防止爐內液硫集聚與非穩態燃燒。霧化及燃盡過程高度協同，實現焚硫爐內近零殘液硫。

噴孔與液硫管同心，確保流場對稱穩定，避免偏噴與磨損。鏡面內壁配合精密流線結構。停車后噴槍內無積液硫現象有效防止再次啟動時堵塞。遠優于行業標準。

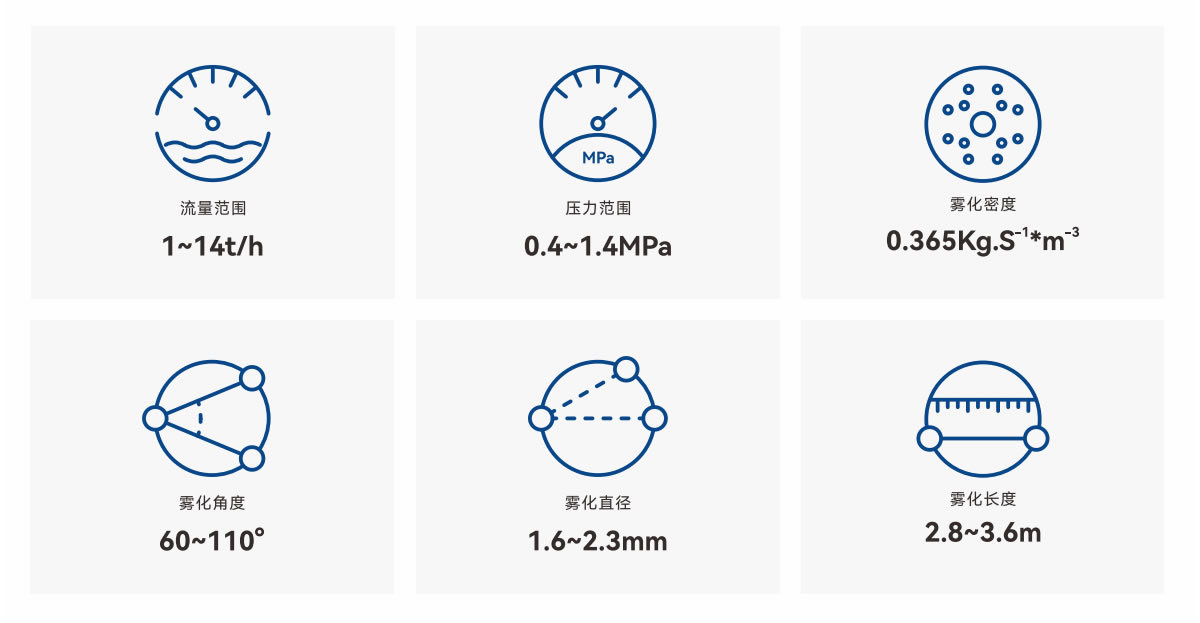

技術參數

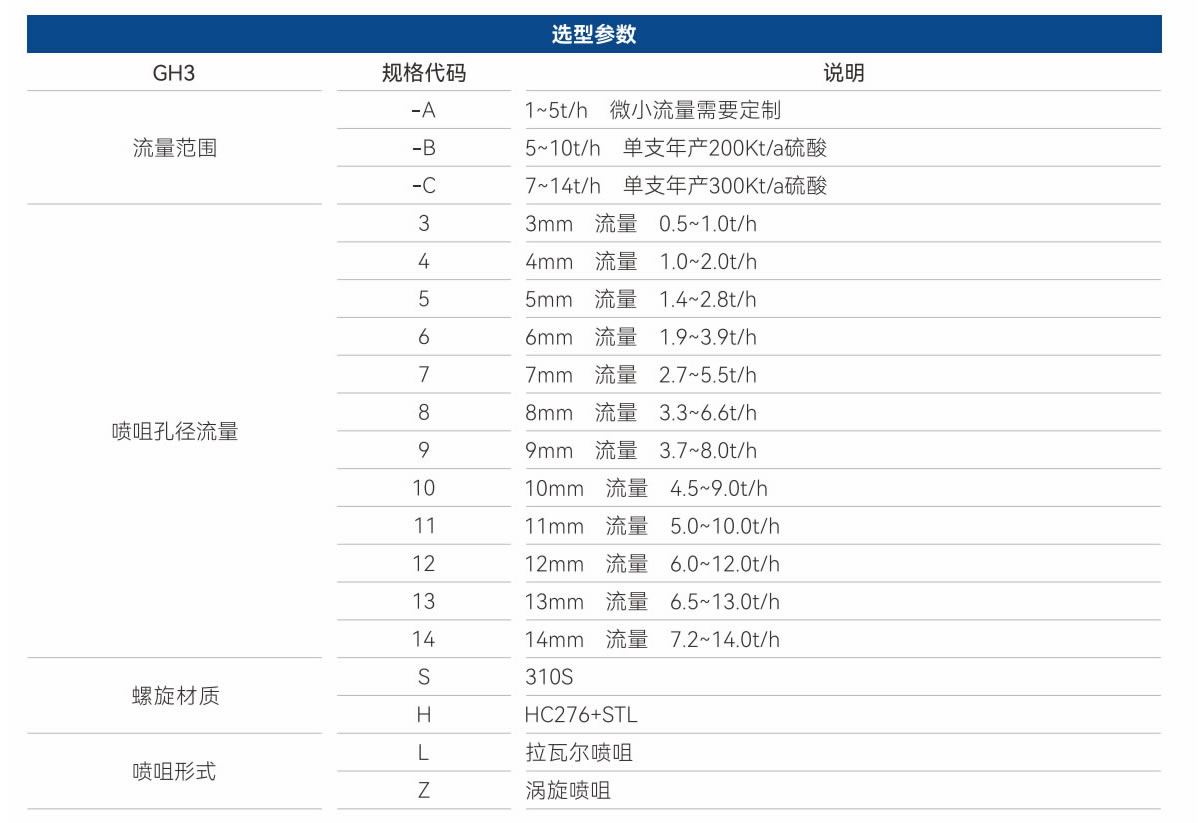

高效噴咀選型數據表
