一、磺槍霧化差對焚硫爐體的損壞

磺槍霧化效果不佳導(dǎo)致液硫滴落到焚硫爐底部，進(jìn)而滲漏至耐火磚下方的保溫層內(nèi)；由于保溫層與焚硫爐鋼殼之間設(shè)有一層10~20mm的玻璃纖維氈，液硫便積存于該位置。焚硫爐運行期間，液硫在高溫缺氧環(huán)境下對鋼殼產(chǎn)生硫化腐蝕，生成硫化鐵。硫化鐵生成后體積膨脹，造成鋼殼局部應(yīng)力集中，加速材料疲勞開裂；同時，腐蝕產(chǎn)物導(dǎo)熱性較差，導(dǎo)致鋼殼散熱受阻，局部溫度升高進(jìn)一步加劇金屬組織劣化。長期運行下，鋼殼強(qiáng)度下降，易引發(fā)泄漏甚至爐體坍塌風(fēng)險（見圖1），嚴(yán)重威脅裝置安全穩(wěn)定運行。此外，液硫在保溫層內(nèi)反復(fù)積聚與揮發(fā)，更需警惕的是，硫化腐蝕的隱蔽性導(dǎo)致?lián)p傷積累往往難以察覺（見圖2、圖3），直至突發(fā)泄漏才暴露隱患，此時修復(fù)難度與安全風(fēng)險已顯著增大。

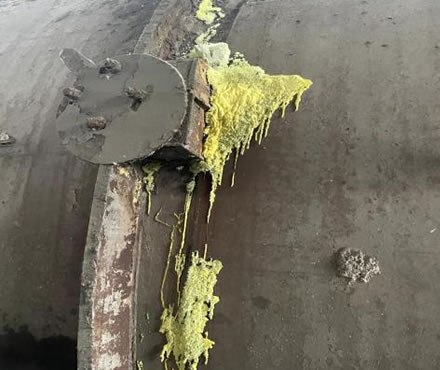

（見圖1）

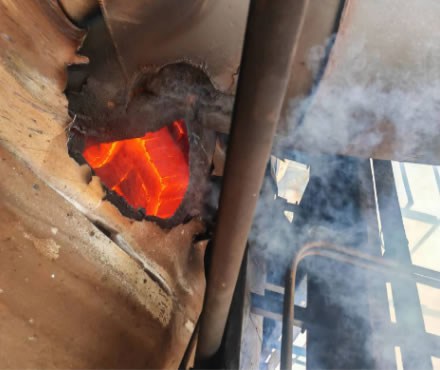

（見圖2）

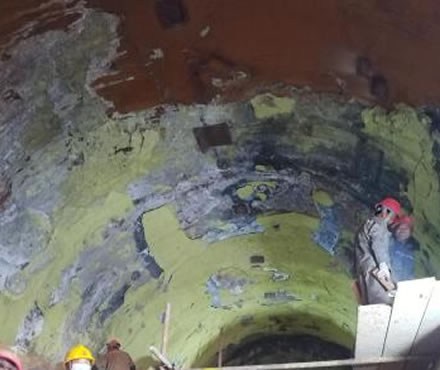

（見圖3）

二、磺槍霧化差對設(shè)備及環(huán)境的損害

由于磺槍霧化效果不佳，液硫霧化不均，會在焚硫爐底部耐火磚的下部區(qū)域集聚。當(dāng)裝置短期停車或大修后再次升溫時，保溫層內(nèi)的液硫受熱迅速汽化，產(chǎn)生局部高壓，可能導(dǎo)致耐火磚破裂或鋼殼變形。升溫結(jié)束后更換磺槍時，空氣進(jìn)入焚硫爐內(nèi)，與爐內(nèi)蒸發(fā)的硫蒸氣形成局部爆炸振動，可能誘發(fā)硫蒸氣與空氣混合物閃爆，造成設(shè)備劇烈振動甚至結(jié)構(gòu)損傷。此類事故在歷年硫酸裝置開車過程中屢有發(fā)生，更多表現(xiàn)為焚硫爐內(nèi)部出現(xiàn)陰燃現(xiàn)象（見圖4、圖5），硫蒸氣在高溫蓄熱條件下持續(xù)氧化放熱，產(chǎn)生大量二氧化硫氣體，若進(jìn)入風(fēng)機(jī)或經(jīng)干燥塔排放至大氣，會造成二氧化硫污染。由于陰燃狀態(tài)下硫蒸氣無法完全燃燒，若采用塔前風(fēng)機(jī)，硫蒸氣會在干燥塔絲網(wǎng)除霧器上生成硫磺，導(dǎo)致除霧效率下降、系統(tǒng)阻力上升，嚴(yán)重時引發(fā)風(fēng)機(jī)喘振；若采用塔后風(fēng)機(jī)，硫蒸氣冷凝可能腐蝕葉片，加速設(shè)備劣化，且硫磺在風(fēng)機(jī)葉輪上生成會破壞葉輪動平衡，引發(fā)振動加劇甚至聯(lián)鎖停機(jī)。陰燃持續(xù)時間越長，硫積累量越大，對設(shè)備安全運行的威脅也越嚴(yán)重。陰燃過程中，硫蒸氣會在焚硫爐內(nèi)壁及耐火磚表面反復(fù)發(fā)生冷凝與氧化燃燒，形成復(fù)雜的熱應(yīng)力循環(huán)，從而加劇耐火材料的開裂與剝落。特別是在頻繁啟停的過程中，溫度波動會導(dǎo)致鋼殼與耐火磚之間的縫隙擴(kuò)大，進(jìn)一步促使液硫滲入并滯留。

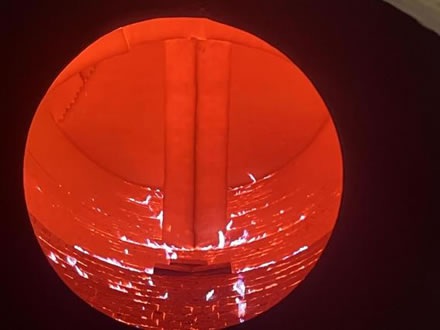

（見圖4）

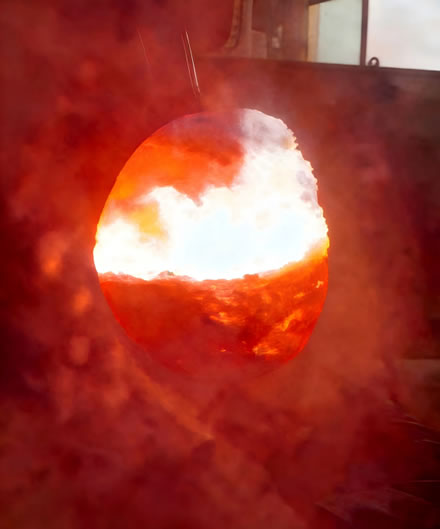

（見圖5）

三、磺槍霧化效果差對絲網(wǎng)除霧器的損害 硫蒸汽在干燥塔絲網(wǎng)除霧器表面冷凝析出，形成細(xì)密的硫磺結(jié)晶，逐步堵塞孔隙通道，導(dǎo)致有效通流面積減小。隨著運行時間延長，除霧效率持續(xù)下降，氣液分離能力減弱，使得水分與酸霧攜帶量增加，進(jìn)一步加劇后續(xù)設(shè)備的腐蝕。最終造成絲網(wǎng)除霧器失效，引發(fā)裝置水分超標(biāo)，進(jìn)而導(dǎo)致系統(tǒng)冷凝酸增多，最終造成換熱設(shè)備管束腐蝕穿孔（見圖6）。

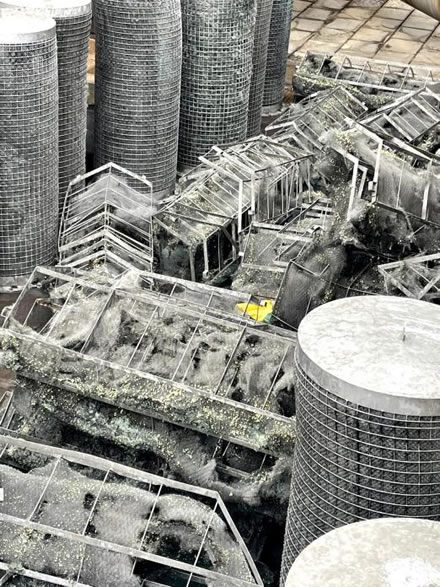

（見圖6）

四、小結(jié)

磺槍作為硫酸裝置中的關(guān)鍵精密部件，雖體積小巧卻對焚硫爐系統(tǒng)的安全穩(wěn)定運行起著決定性作用。其霧化效果不良將觸發(fā)系統(tǒng)性連鎖反應(yīng)，具體表現(xiàn)為焚硫爐爐體燒穿、引風(fēng)機(jī)異常振動、爐內(nèi)爆震及絲網(wǎng)除霧器腐蝕等嚴(yán)重事故。這支常被忽視的核心組件，可能給整套裝置帶來難以估量的安全隱患，造成單次事故百萬級經(jīng)濟(jì)損失，并直接威脅操作人員生命安全。因此，提升磺槍管理優(yōu)先級已成為保障硫酸裝置長周期安全運行的核心環(huán)節(jié)。建議建立全生命周期管控機(jī)制，實施從選型驗證、安裝校準(zhǔn)、在線監(jiān)測到維護(hù)更換的全流程標(biāo)準(zhǔn)化管理：定期開展霧化粒度檢測與結(jié)構(gòu)完整性探傷，重點排查堵塞結(jié)焦、硫滴滲漏、槍體彎曲及燃燒痕跡等早期異常；更換時優(yōu)先選用耐高溫腐蝕合金材質(zhì)，確保與焚硫爐高溫高壓工況精準(zhǔn)匹配；同步強(qiáng)化操作人員技能培訓(xùn)，規(guī)范啟停爐及變負(fù)荷過程中的參數(shù)調(diào)節(jié)規(guī)程，從源頭規(guī)避操作不當(dāng)導(dǎo)致的霧化失效風(fēng)險。

下一期將重點探討磺槍霧化不良對多裝置系統(tǒng)的損害程度。
